چگونه میکروسکوپ متالوگرافی عمودی مناسب را انتخاب کنیم؟

انتخاب ایده آل میکروسکوپ متالوگرافی عمودی یک تصمیم حیاتی برای هر آزمایشگاهی است که در علم مواد، تجزیه و تحلیل شکست، یا کنترل کیفیت دخالت دارد. ابزار مناسب اسرار میکروسکوپی ساختار یک ماده را باز می کند و مستقیماً آن را با خواص فیزیکی آن مرتبط می کند. با تنظیمات و مشخصات مختلف موجود، پیمایش گزینه ها می تواند پیچیده باشد. این راهنمای جامع برای ابهام‌زدایی از فرآیند طراحی شده است و به شما کمک می‌کند تفاوت‌ها، ویژگی‌ها و ملاحظات کلیدی را درک کنید تا سرمایه‌گذاری آگاهانه‌ای داشته باشید که برای سال‌های آینده به نیازهای تحقیق و تحلیل شما کمک کند.

درک اصول اولیه: میکروسکوپ متالوگرافی قائم چیست و چگونه کار می کند؟

یک میکروسکوپ متالوگرافی عمودی یک میکروسکوپ نوری است که به طور خاص برای مشاهده ریزساختار مواد مات و جامد طراحی شده است. برخلاف میکروسکوپ‌های بیولوژیکی که به نور عبوری از طریق نمونه‌های نازک متکی هستند، میکروسکوپ‌های متالوگرافی از نور بازتابیده یا نور اپی استفاده می‌کنند. در این پیکربندی، نور از منبعی در بالای نمونه سرچشمه می‌گیرد، از طریق عدسی شیئی به پایین حرکت می‌کند - که به عنوان کندانسور نیز عمل می‌کند - سطح صیقلی و اغلب حکاکی شده نمونه را روشن می‌کند. سپس نور از نمونه، از طریق همان عدسی شیئی، و به سمت چشمی یا دوربین برای مشاهده بازتاب می‌شود. این روش ویژگی‌های مهمی مانند مرز دانه‌ها، فازها، آخال‌ها و شواهد تغییر شکل را نشان می‌دهد که برای تعیین خواص، تاریخچه پردازش و عملکرد یک ماده ضروری هستند. جریان کار اساسی در متالوگرافی شامل آماده سازی دقیق نمونه است، که حوزه ای است که شرکت های جامع دوست دارند Hangzhou Jingjing Testing Instrument Co., Ltd. راه حل های یکپارچه را ارائه می دهد، نه تنها خود میکروسکوپ ها، بلکه تجهیزات آماده سازی نمونه مکمل لازم برای دستیابی به نتایج بی عیب و نقص را نیز ارائه می دهد.

• اصل اصلی: اپی روشنایی (نور بازتابی) برای مشاهده نمونه های مات.
• اجزای کلیدی: منبع نور با شدت بالا، اهداف تصحیح شده پلان، مرحله مکانیکی دقیق، و پورت دوربین یکپارچه.
• کاربرد اصلی: آشکارسازی ریزساختار فلزات، آلیاژها، سرامیک ها و سایر مواد مهندسی شده برای ارزیابی کیفیت و عملکرد.

عمودی در مقابل معکوس: مقایسه دقیق میکروسکوپ متالوگرافیک

یک انتخاب اساسی در تجزیه و تحلیل متالوگرافی، بین طرح میکروسکوپ عمودی و معکوس است. در حالی که هر دو از نور منعکس شده استفاده می کنند، طرح های نوری و مکانیکی آنها مزایای متمایز را برای کاربردهای مختلف ارائه می دهد. یک میکروسکوپ متالوگرافی عمودی با لنزهای شیئی آن که در بالای مرحله نمونه قرار دارند مشخص می شود. کاربر نمونه آماده شده را طوری قرار می دهد که سطح مشاهده رو به بالا باشد. این طراحی بسیار شهودی است و امکان ناوبری آسان در سطح نمونه را فراهم می کند. در مقابل، یک میکروسکوپ معکوس، اهداف را در زیر یک مرحله ثابت قرار می دهد و نمونه با سطح مشاهده رو به پایین قرار می گیرد. این مقایسه برای آزمایشگاه‌ها بسیار مهم است تا بفهمند کدام پیکربندی مناسب‌ترین نوع جریان کاری و نمونه‌های آن‌ها است و کارایی و دقت در عملیات روزانه را تضمین می‌کند.

• گردش کار میکروسکوپ عمودی: نمونه رو به بالا روی صحنه قرار می گیرد. اهداف از بالا برای تمرکز پایین می آیند.
• گردش کار میکروسکوپ معکوس: نمونه به صورت رو به پایین روی صحنه قرار می گیرد. مرحله ثابت می ماند در حالی که برجک هدف به صورت عمودی برای تمرکز حرکت می کند.

راهنمای کار با میکروسکوپ متالوگرافی عمودی

تسلط بر عملیات خود را میکروسکوپ متالوگرافی عمودی برای به دست آوردن تصاویر ثابت و با کیفیت بالا که اساس تجزیه و تحلیل قابل اعتماد را تشکیل می دهند، بسیار مهم است. استفاده مناسب با آماده‌سازی دقیق نمونه آغاز می‌شود، زیرا حتی بهترین میکروسکوپ نیز نمی‌تواند جزئیاتی را که به دلیل آماده‌سازی ضعیف پنهان شده‌اند، آشکار کند. نمونه باید برش داده شود، سوار شود، آسیاب شود، صیقل داده شود و اغلب اچ شود تا ریزساختار واقعی آن آشکار شود. هنگامی که یک نمونه به خوبی آماده شده روی صحنه ثابت شد، مرحله مهم بعدی تنظیم روشنایی کوهلر است. این روش تراز استاندارد تضمین می کند که نمونه به طور یکنواخت روشن می شود و حداکثر کنتراست و وضوح را بدون تابش خیره کننده یا نقاط داغ ارائه می دهد که برای مشاهده دقیق و عکاسی ضروری است.

• مرحله 1: آماده سازی نمونه: پایه و اساس تمام متالوگرافی. این شامل ایجاد سطحی بدون خش و آینه مانند است که نمایانگر وضعیت واقعی مواد است.
• مرحله 2: روشنایی کوهلر: یک فرآیند دو مرحله‌ای شامل فوکوس کردن تصویر و سپس مرکز و فوکوس کردن دیافراگم میدان برای دستیابی به روشنایی یکنواخت و روشن بدون مصنوع.
• مرحله 3: انتخاب هدف: با یک هدف با بزرگنمایی کم شروع کنید تا منطقه مورد نظر را تعیین کنید، سپس برای تجزیه و تحلیل دقیق به بزرگنمایی های بالاتر بروید. همیشه از اهداف تصحیح شده برنامه استفاده کنید تا کل میدان دید را در کانون توجه قرار دهید.
• مرحله 4: مشاهده و تجزیه و تحلیل: به طور سیستماتیک نمونه را با بزرگنمایی های مختلف بررسی کنید. در صورت نیاز از حالت های کنتراست مختلف (میدان روشن، میدان تاریک، نور پلاریزه) برای بهبود ویژگی های ریزساختاری خاص استفاده کنید.

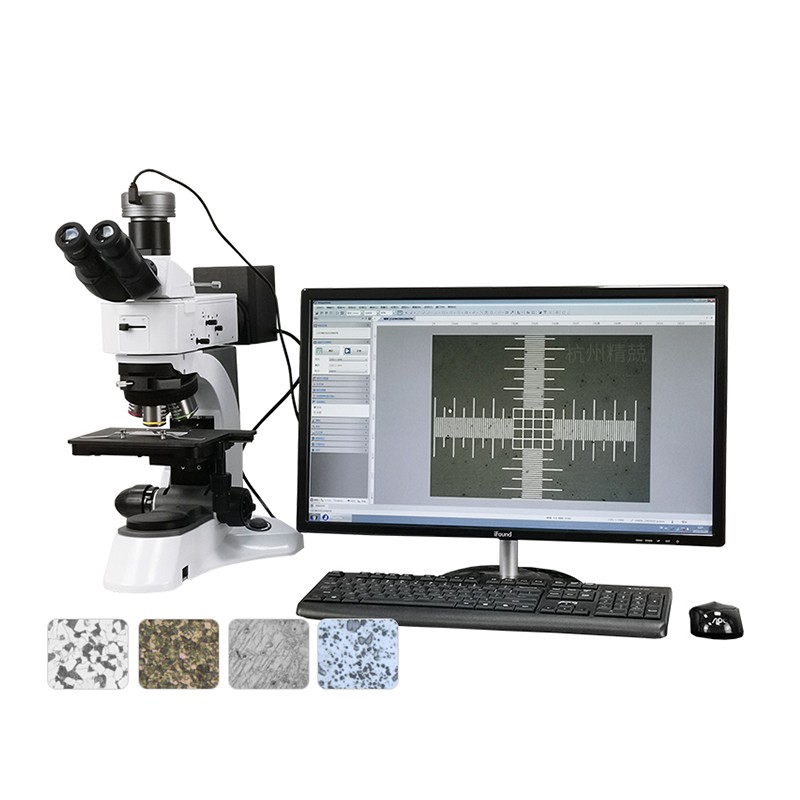

ویژگی های کلیدی یک میکروسکوپ متالوگرافی دیجیتال عمودی مدرن با دوربین

تکامل از بازرسی صرفا بصری به مستندسازی و تجزیه و تحلیل دیجیتال، علم مواد را متحول کرده است. یک مدرن میکروسکوپ متالوگرافی عمودی دیجیتال با دوربین دیگر یک ابزار نوری ساده نیست، بلکه یک ایستگاه کاری تصویربرداری کامل است. هسته این سیستم یک حسگر دوربین علمی با وضوح بالا، معمولا CMOS یا CCD است که تصویر نوری تولید شده توسط میکروسکوپ را می گیرد. کیفیت این دوربین که بر حسب مگاپیکسل و محدوده دینامیکی اندازه گیری می شود، مستقیماً بر سطح جزئیاتی که می توانید ضبط کنید تأثیر می گذارد. با این حال، سخت افزار تنها نیمی از معادله است. قدرت واقعی توسط نرم افزار تحلیل تصویر پیچیده باز می شود که امکان اندازه گیری کمی را فراهم می کند، قابلیتی که تجزیه و تحلیل را از توصیف ذهنی به داده های عینی منتقل می کند.

• دوربین با وضوح بالا: برای ثبت جزئیات ریزساختاری ظریف ضروری است. به دنبال سنسورهایی با نویز کم، راندمان کوانتومی بالا و وضوح خوب باشید (5 مگاپیکسل و بالاتر برای تحقیق استاندارد است).
• نرم افزار آنالیز تصویر: اندازه‌گیری‌های کمی مانند اندازه دانه (طبق استاندارد ASTM E112)، کسر سطح فاز، رتبه‌بندی گنجاندن و ضخامت پوشش را فعال می‌کند.
• اسناد دیجیتال: امکان بایگانی آسان میکروگراف ها، ایجاد گزارش های استاندارد و قابلیت ردیابی برای ممیزی های کیفی و پروژه های تحقیقاتی بلندمدت را فراهم می کند.

انتخاب بهترین میکروسکوپ متالوگرافی عمودی برای علم مواد

شناسایی بهترین میکروسکوپ متالوگرافی عمودی برای علم مواد نیاز به ارزیابی دقیق نیازهای برنامه خاص و اهداف آینده شما دارد. الزامات آنالیز لایه‌های نازک نانوساختار بسیار متفاوت از موارد مورد نیاز برای بررسی چدن درشت دانه است. بنابراین، اولین قدم این است که به طور واضح انواع موادی را که مطالعه خواهید کرد، اندازه ویژگی هایی که باید حل کنید و انواع تحلیل هایی که انجام خواهید داد، تعریف کنید. پس از تعریف برنامه، می توانید بر روی مشخصات فنی حیاتی که عملکرد میکروسکوپ را تعیین می کند، تمرکز کنید. این شامل یک فرو رفتن عمیق در سیستم نوری، پایداری مکانیکی، و در دسترس بودن تکنیک‌های کنتراست پیشرفته است که می‌تواند جزئیات پنهان در نمونه‌های چالش برانگیز را آشکار کند.

• انتخاب برنامه محور:
  • فلزات و آلیاژها: به میدان روشن و تاریک فیلد نیاز دارد. نور پلاریزه برای فلزات غیر مکعبی مفید است.
  • سرامیک و مواد زینتر شده: اغلب از نور پلاریزه و دوربین‌های دامنه دینامیکی بالا برای مدیریت کنتراست شدید بهره می‌برد.
  • کامپوزیت ها و پلیمرها: ممکن است به کنتراست تداخل دیفرانسیل (DIC) برای افزایش تفاوت های توپوگرافی بین فازها نیاز داشته باشد.
• ارزیابی مشخصات فنی:
  • عملکرد نوری: به دنبال سیستم‌های نوری اصلاح‌شده با بی‌نهایت و اهداف تصحیح شده با پلان باشید تا از میدان دید صاف در کل تصویر اطمینان حاصل کنید.
  • پایداری مکانیکی: یک قاب سنگین و سفت و سخت برای خنثی کردن ارتعاشات ضروری است، که برای کارهای با بزرگنمایی بالا و تصویربرداری دیجیتالی واضح ضروری است.
  • ارگونومی و قابلیت ارتقا: راحتی کاربر و اینکه آیا سیستم را می توان با دوربین ها، مراحل یا نرم افزارهای جدید در آینده ارتقا داد، در نظر بگیرید.

درک سرمایه گذاری: لیست قیمت میکروسکوپ متالوگرافی عمودی و عوامل

هنگام تحقیق در مورد لیست قیمت میکروسکوپ متالوگرافی عمودی ، با طیف وسیعی از چند هزار تا ده ها هزار دلار مواجه خواهید شد. این تنوع دلخواه نیست. به طور مستقیم قابلیت ها، عملکرد و طول عمر دستگاه را منعکس می کند. یک مدل پایه برای بررسی‌های معمول کیفیت در یک کارگاه به طور قابل‌توجهی هزینه کمتری نسبت به یک سیستم سطح تحقیقاتی مجهز به تجزیه و تحلیل کمی پیشرفته دارد. محرک های اصلی هزینه در کیفیت اپتیک، سطح اتوماسیون و پیچیدگی سیستم تصویربرداری دیجیتال یافت می شود. درک این عوامل به شما این امکان را می دهد که بودجه خود را با نیازهای فنی واقعی خود هماهنگ کنید و اطمینان حاصل کنید که در سیستمی سرمایه گذاری می کنید که نیازهای شما را برآورده کند بدون پرداخت هزینه برای ویژگی های غیر ضروری.

• تفکیک محدوده قیمت:
  • سطح ورودی: مدل های پایه با اپتیک استاندارد و مرحله دستی برای بازرسی معمول.
  • میان رده: اپتیک پیشرفته (پلان فلوریت)، دوربین دیجیتال پایه و قطعات موتوری.
  • درجه پژوهش: اهداف پلان-آپوکروماتیک با بالاترین کیفیت، صحنه و فوکوس کاملاً خودکار و دوربین علمی سطح بالا.
• عوامل کلیدی هزینه:
  • اپتیک: نوع تصحیح عینی (Achromat در مقابل Plan Apochromat) یک متمایز کننده عمده هزینه است.
  • اتوماسیون: مراحل موتوری، درایوهای فوکوس و برجک ها هزینه قابل توجهی را اضافه می کنند اما توان عملیاتی و تکرارپذیری را تا حد زیادی بهبود می بخشند.
  • دوربین و نرم افزار: وضوح و حساسیت دوربین، همراه با قابلیت های نرم افزار آنالیز، بخش قابل توجهی از کل سرمایه گذاری را تشکیل می دهد.

سوالات متداول

تفاوت بین میکروسکوپ متالوگرافی و میکروسکوپ بیولوژیکی چیست؟

تفاوت اساسی در سیستم روشنایی و نمونه هایی است که آنها برای مشاهده طراحی شده اند. الف میکروسکوپ متالوگرافی عمودی از نور منعکس شده (epi-illumination) برای روشن کردن سطح نمونه های مات مانند فلزات و سرامیک ها استفاده می کند. منبع نور و مسیر نور در بالای نمونه یکپارچه شده اند. در مقابل، یک میکروسکوپ بیولوژیکی، مانند یک میکروسکوپ معمولی میکروسکوپ بیولوژیکی معکوس ، از نور عبوری استفاده می کند که از نمونه های شفاف یا نیمه شفاف مانند سلول ها یا بافت ها عبور می کند. منبع نور در زیر مرحله نمونه قرار دارد. این تمایز اصلی آنها را برای کاربردهای اصلی یکدیگر نامناسب می کند.

آیا می توانم از میکروسکوپ متالوگرافی عمودی برای تست سختی استفاده کنم؟

نه مستقیم. یک میکروسکوپ متالوگرافی عمودی و الف سختی سنج برینل ابزارهای تکمیلی در آزمایشگاه مواد هستند اما اهداف مشخصی را دنبال می کنند. میکروسکوپ برای مشاهده و تجزیه و تحلیل ریزساختار استفاده می شود. سختی سنج (مانند برینل، ویکرز یا راکول) برای اندازه گیری مقاومت یک ماده در برابر فرورفتگی استفاده می شود. با این حال، این دو اغلب به ترتیب استفاده می‌شوند: آزمایش سختی ممکن است بر روی یک نمونه انجام شود، و سپس همان نمونه نصب شده، صیقل داده می‌شود، و زیر میکروسکوپ بررسی می‌شود تا فرورفتگی و ریزساختار اطراف آن از نظر ویژگی‌هایی مانند سخت شدن کار مشاهده شود. شرکت ها دوست دارند Hangzhou Jingjing Testing Instrument Co., Ltd. اغلب هر دو نوع تجهیزات را تامین می کنند و نقش هم افزایی آنها را در خصوصیات کامل مواد تشخیص می دهند.

وضوح دوربین در میکروسکوپ متالوگرافی دیجیتال چقدر مهم است؟

وضوح دوربین برای تجزیه و تحلیل کمی بسیار مهم است، اما باید با وضوح نوری میکروسکوپ متعادل شود. یک دوربین بسیار مگاپیکسلی نمی تواند جزئیات را دقیق تر از آنچه که اپتیک میکروسکوپ می تواند ارائه دهد، تشخیص دهد. کلید رسیدن به یک مسابقه خوب است. برای اکثر کاربردها، یک دوربین علمی 5 تا 12 مگاپیکسلی کافی است. اگر برای دوخت پانوراما نیاز به گرفتن یک میدان دید بسیار بزرگ با بزرگنمایی بالا دارید یا اگر نیاز به زوم دیجیتالی روی تصاویر بدون پیکسل دارید، وضوح بالاتر مفید است. در نهایت، محدوده دینامیکی سنسور (توانایی دیدن جزئیات در مناطق روشن و تاریک) و حساسیت به نور کم اغلب به اندازه تعداد پیکسل خام مهم هستند.

میکروسکوپ متالوگرافی قائم به چه تعمیراتی نیاز دارد؟

نگهداری منظم برای حفظ کیفیت تصویر و طول عمر ابزار ضروری است. وظایف کلیدی عبارتند از:

• روزانه: سطوح خارجی را به آرامی تمیز کنید. منطقه را عاری از گرد و غبار نگه دارید.
• هفتگی/ماهانه: سطوح خارجی چشمی ها و عدسی های شیئی را با استفاده از دستمال و پاک کننده مناسب لنز با دقت تمیز کنید. گرد و غبار روی صحنه و سایر قطعات مکانیکی را باد کنید.
• یکnually: یک بازرسی و کالیبراسیون حرفه ای توسط سازنده یا یک ارائه دهنده خدمات واجد شرایط، مانند تیم مدیریت اندازه شناسی در Hangzhou Jingjing Testing Instrument Co., Ltd. ، برای اطمینان از همترازی مکانیکی و نوری کامل باقی می ماند.

مراقبت مناسب از خراش روی اپتیک های گران قیمت جلوگیری می کند و تضمین می کند که سیستم همچنان به ارائه داده های قابل اعتماد و با کیفیت بالا ادامه می دهد.
